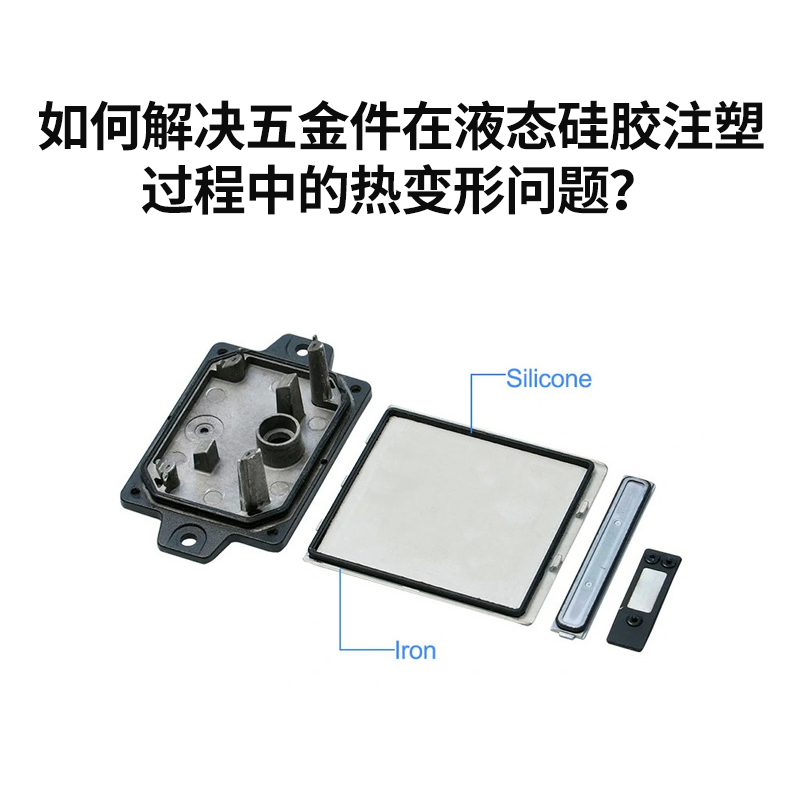

如何解決五金件在液態硅膠注塑過程中的熱變形問題？

發布時間：2025-09-09點擊：

五金件在液態硅膠（LSR）注塑中發生熱變形，核心原因是高溫模具（160-180℃）的熱沖擊、注射壓力（50-150MPa）的機械應力，以及五金件與硅膠熱膨脹系數差異（金屬約 10-25×10??/℃，LSR 約 200-300×10??/℃）導致的界面應力，最終表現為五金件翹曲、尺寸偏移或結構變形。需從 “材料預處理→模具設計→工藝控制→界面優化” 全流程切入，通過 “控溫、減力、適配” 三大核心策略解決，具體方案如下：

一、源頭預防：五金件材料選擇與預處理

1. 優先選用低熱膨脹、高剛性五金材料

不同金屬的熱穩定性差異直接影響變形風險，需根據產品需求選擇適配材料，

不銹鋼 304/316 16.5-17.5 ≥515 ≤800 低高精度結構件（如連接器針腳）

黃銅 H62 19.9 ≥330 ≤600 中導電件（如電極觸點）

鋁合金 6061 23.1 ≥276 ≤200 高輕量化非核心結構件

馬口鐵（鍍錫鋼） 13.5 ≥345 ≤600 低低成本外殼類部件

建議：優先選擇不銹鋼 304/316或馬口鐵，避免在高溫（模具＞160℃）、高壓（注射壓力＞100MPa）場景下使用鋁合金。

2. 五金件預處理：消除內應力 + 增強熱穩定性

五金件加工（沖壓、切削、折彎）過程中會殘留內應力，高溫下易釋放導致變形，需通過預處理提前消除：

退火處理：

不銹鋼：600-800℃保溫 2-4 小時，隨爐冷卻至室溫，消除加工內應力（內應力釋放率＞80%）；

黃銅：400-450℃保溫 1-2 小時，空冷，避免高溫脆化的同時穩定尺寸；

作用：減少注塑高溫下內應力釋放導致的翹曲（變形量可降低 30%-50%）。

表面隔熱預處理：
對五金件非粘接區域（如邊緣、孔位）噴涂耐高溫隔熱涂層（如陶瓷基涂層，厚度 5-10μm，耐溫＞200℃），減少模具高溫直接傳導，降低局部熱膨脹差異。

二、模具設計：構建 “控溫 + 支撐 + 減壓” 防護體系

模具是控制五金件變形的核心硬件，需通過結構優化減少熱沖擊和機械應力：

1. 分區溫控：精準控制五金件接觸區溫度

核心邏輯：降低五金件直接接觸的模具溫度，縮小與硅膠填充區的溫差，減少熱膨脹變形。

具體設計：

五金件支撐區：溫度 80-120℃（比硅膠區低 40-60℃），通過 PID 溫控器控制，溫差≤±1℃；

硅膠填充區：溫度 160-180℃（滿足 LSR 硫化需求）；

模具分為 “五金件支撐區” 和 “硅膠填充區”，獨立溫控：

溫控介質：采用導熱油（控溫精度 ±0.5℃）替代傳統冷卻水，避免水溫波動導致的局部溫差。

2. 剛性支撐 + 精準定位：防止五金件移位 / 彎曲

多點剛性支撐：
對五金件的懸空區域（如長懸臂、薄壁處）設計仿形支撐塊，支撐間隙≤0.01mm，材質選用耐高溫模具鋼（如 H13，硬度 HRC50-52），避免注射壓力導致五金件彎曲；
例：針對長度＞10mm、厚度＜0.8mm 的五金懸臂，每 3-5mm 設置 1 個支撐點，防止高溫下 “軟塌” 變形。

過盈 + 真空雙重定位：

定位孔與定位銷配合間隙≤±0.005mm（過盈配合），限制五金件徑向移動；

支撐塊內置微型真空吸附孔（孔徑 0.5-1mm，真空度 - 0.095MPa），注塑前吸附固定五金件，避免軸向移位（移位量可控制在≤3μm）。

3. 減壓排氣：減少局部壓力集中

微排氣槽設計：在五金件與硅膠的界面死角（如邊角、孔位）開設0.005-0.01mm 深、1-2mm 寬的微型排氣槽，配合模具整體真空（-0.095MPa），快速排出型腔內的空氣和 LSR 硫化氣體，避免局部壓力集中（壓力波動≤±5bar）導致五金件變形；

澆口優化：采用針閥式微型澆口（孔徑 0.3-0.5mm），將注射壓力分散到多個澆口（如環形澆口、多點澆口），避免單點高壓沖擊五金件（局部壓力降低 20%-30%）。

三、工藝控制：動態調節 “溫度 + 壓力 + 時間” 參數

工藝參數是實時控制變形的關鍵，需圍繞 “緩熱、低壓、短停留” 原則優化：

1. 五金件預熱：避免熱沖擊

核心邏輯：提前將五金件加熱至接近模具支撐區溫度（80-120℃），減少突然受熱導致的熱膨脹差異；

實施方式：

采用紅外預熱爐，升溫速率 5-10℃/min（避免急熱），保溫 10-15min，確保五金件內外溫度均勻（溫差≤5℃）；

預熱后通過機械手直接送料至模具，避免降溫（轉移時間≤30s，溫度降幅≤10℃）。

3. 硫化時間：精準控制，減少高溫停留

核心邏輯：在確保 LSR 完全硫化（T90，即 90% 硫化度）的前提下，縮短五金件在高溫模具中的停留時間，減少熱累積變形；

計算方法：硫化時間 = T90 + 20% 冗余（例：LSR T90 為 10s，硫化時間設為 12s）；

驗證方式：通過差示掃描量熱法（DSC）測試 LSR 實際硫化曲線，避免憑經驗設定過長時間（停留時間每減少 1s，變形風險降低 5%-8%）。

四、界面優化：減少硅膠與五金件的應力拉扯

硅膠硫化后會因收縮對五金件產生界面拉力，需通過材料適配和界面處理降低應力：

1. 選擇低收縮、低模量 LSR

低收縮 LSR：優先選用加成型 LSR（如道康寧 OE-6650、瓦克 ELASTOSIL® LR 3003），硫化收縮率≤0.5%（普通 LSR 收縮率 0.8%-1.2%），減少收縮拉力；

低模量 LSR：選擇邵氏硬度 30-50A 的 LSR（彈性模量＜10MPa），比高硬度 LSR（如 70A，模量＞30MPa）的界面拉扯力降低 60% 以上，避免五金件被 “拉彎”。

2. 五金件界面處理：增強結合，分散應力

物理粗糙化：采用激光微刻蝕（在五金件表面刻蝕 5-10μm 深、20-50μm 間距的網格紋理），或精細噴砂（80-120 目氧化鋁砂，表面粗糙度 Ra 0.8-1.2μm），使硅膠與五金件形成 “機械錨定”，分散局部應力；

化學活性化：通過等離子處理（Ar/O?混合氣體，功率 100-200W，處理時間 30-60s）提升五金件表面能（＞50mN/m），或涂覆硅烷偶聯劑（如 KH-560，濃度 0.5%-1%），增強界面結合力（結合力提升 30%-50%），避免界面滑移導致的局部變形。

五、檢測與反饋：構建閉環控制體系

1. 在線實時檢測：及時捕捉變形

激光輪廓儀：在模具出口處安裝高精度激光輪廓儀（精度 ±2μm），100% 檢測五金件關鍵尺寸（如平面度、垂直度），實時輸出變形數據（如翹曲量＞0.02mm 時觸發報警）；

CCD 視覺定位：通過高分辨率 CCD（5μm/pixel）檢測五金件與硅膠的相對位置，判斷是否因變形導致偏移（偏移量＞0.01mm 時自動停機調整）。

每批次生產后，測試 30-50 件樣品的變形量，更新補償模型，確保長期穩定性（變形量波動≤±0.005mm）。

六、典型案例驗證

案例：不銹鋼 304 連接器針腳（厚度 0.5mm，長度 15mm）注塑 LSR

問題：原工藝（模具溫度 170℃，注射壓力 120bar，無預熱）導致針腳翹曲量 0.05mm，超出 ±0.02mm 要求；

解決方案：

五金件預處理：650℃退火 2 小時，紅外預熱至 100℃；

模具：分區溫控（支撐區 100℃，填充區 170℃），針腳每 5mm 設 1 個支撐塊；

工藝：分段注射（5→60→15mm/s），保壓 60bar；

結果：針腳翹曲量降至 0.012mm，良率從 82% 提升至 99.5%。

深圳市利勇安硅橡膠制品有限公司—專注液態硅膠制品精密技術研發24年，聯系電話：134-2097-4883。
