ass日本寡妇pics,亚洲第一黄色网址,五月天婷婷色综合

熱門關鍵詞：

新聞中心

news

推薦產品

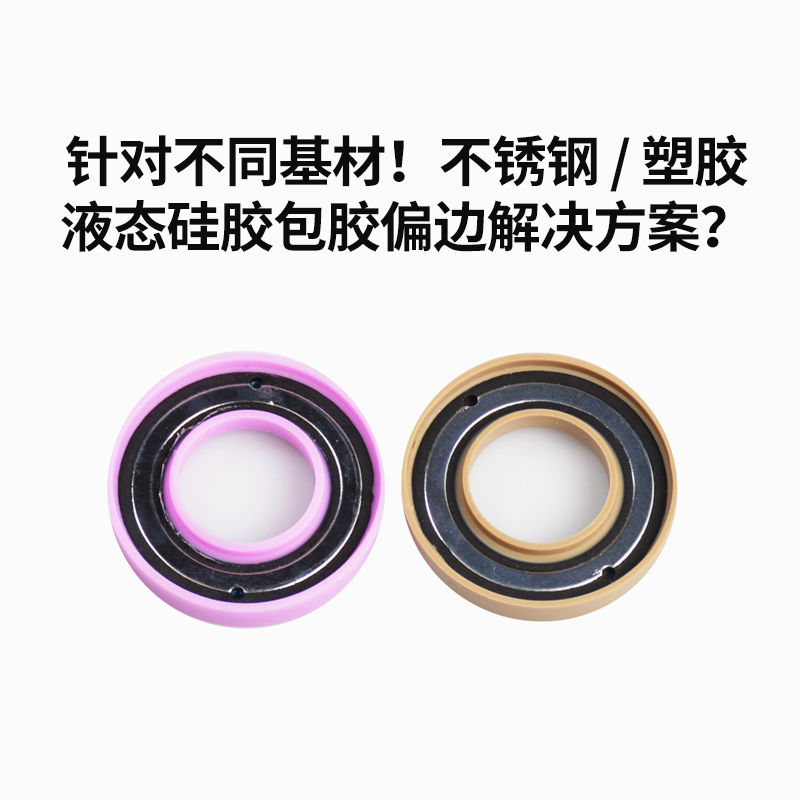

針對不同基材！不銹鋼 / 塑膠液態硅膠包膠偏邊解決方案？

發布時間：2025-09-12點擊：

針對不銹鋼與塑膠基材的液態硅膠（LSR）包膠偏邊問題，需結合材料特性、工藝控制與模具設計進行系統性優化。以下是基于行業實踐的解決方案：

一、塑膠基材包膠偏邊解決方案

塑膠基材（如PC, ABS, PA, PBT）的偏邊通常源于其剛性不足，在注射壓力下發生變形或位移。

主要原因：

基材變形：LSR注射壓力（通常20-50Bar）和溫度使軟化的塑膠基材翹曲。
定位不牢：模具中的定位裝置（如鑲針、卡槽）數量不足、精度不夠或配合間隙過大。
包膠力不均：LSR流動產生的壓力不均勻，對基材形成“推開”效應。

解決方案：

模具設計（根本性解決）
- 增加定位點：
  - 使用更多的定位鑲針，并采用錐面配合而非圓柱面配合，實現自對中和精準導向。
  - 設計止口或臺階來限制基材在平面內的移動。
- 優化頂針布局：確保頂針在頂出后能作為有效的預定位支撐，防止放置基材時晃動。
- 增加輔助支撐：在基材背面易變形的薄弱區域，設計模具支撐柱。當合模時，這些支撐柱會頂住基材，防止其在注射壓力下彎曲。
- 分型面與封膠設計：
  - 確保分型面平整，合模后無間隙。
  - “鋒邊”封膠的設計必須精準，與基材的配合間隙要均勻（通常5-20μm）。
注塑工藝
- 采用多段注射：
  - 第一段：使用低速低壓，讓LSR緩慢通過澆口并初步填充型腔底部，避免高速料流直接沖擊基材導致其移位。
  - 第二/三段：在LSR形成穩定流動前沿后，再提高速度和壓力，完成填充和保壓。
- 降低注射速度：在保證不遲滯的前提下，適當降低注射速度可以減小瞬間沖擊力。
- 基材預熱：對塑膠基材進行預熱，不僅能改善粘接，還能減少因溫差引起的熱應力變形。
基材管理
- 控制尺寸公差：確保注塑成型的硬膠基材尺寸穩定，公差小。
- 改善結構設計：在產品設計階段，就增加基材的剛性，如增加加強筋，避免出現大而平的薄壁結構。

二、不銹鋼基材包膠偏邊解決方案

不銹鋼基材剛性極好，不易變形，但其高硬度、高光滑度和無法化學粘接的特性帶來了獨特的挑戰。

主要原因：

純機械定位：與塑膠不同，LSR與不銹鋼無法化學粘接，全靠機械互鎖。定位一旦不準，包膠層極易整體偏移。
定位精度要求極高：任何微小的定位間隙都會直接導致偏邊。
基材放置誤差：人工或機械手放置金屬件時存在重復定位誤差。
熱膨脹系數差異：在高溫模具中，金屬和模具鋼材的膨脹率不同，可能影響精密定位。

解決方案：

模具設計（決定性作用）
- 精密定位系統：
  - 使用“過定位”原則：采用多個錐面銷+菱形銷的組合，徹底消除基材在X, Y, Z方向以及旋轉方向的所有自由度。
  - 采用“Boss孔定位”：優先利用基材上已有的裝配孔進行精密定位，而不是依賴外形輪廓。
- 預壓緊機構（關鍵！）：
  - 在模具內設計彈簧加載的壓緊塊或活動鑲件。在合模過程中，這些機構會先于LSR注射而動作，將不銹鋼基材牢牢地壓緊在預設的定位基準面上。這確保了在整個注射過程中，基材紋絲不動。
- 機械互鎖結構設計：
  - 在不銹鋼表面設計倒扣、凹槽、通孔、滾花等結構。LSR注入后會填充這些結構，形成牢固的“錨栓”效應。這不僅是為了粘接，也是為了抵抗LSR流動帶來的側向力，輔助防止偏邊。
- 真空吸附系統（高效方案）：
  - 在模具的型腔內開設微小的氣孔，連接真空發生器。合模后，啟動真空，將不銹鋼基材牢牢吸附在模具型腔壁上。這是解決金屬件偏邊最有效、最可靠的方法之一。
注塑工藝
- 工藝優化：與塑膠基材類似，采用多段注射和較低的初始注射速度，避免料流對金屬件產生瞬間沖擊。
- 模具溫度：保持穩定的模溫，減少因熱波動帶來的尺寸變化。
基材前處理
- 嚴格管控尺寸：金屬沖壓件需保證高精度的尺寸和一致性。
- 表面處理：雖然主要為機械結合，但適當的表面清洗（去除油污）和噴砂處理（增加表面積）能提高結合可靠性。
- 通用黃金法則：
  DFM（面向制造的設計）是解決所有包膠問題的前提。在產品設計階段，就必須與模具工程師、材料工程師共同評審，將定位、支撐、互鎖等結構設計進去，而不是等到試模發現問題后再進行補救。一個優秀的包膠模具，本身就是一個能主動管理和控制基材的精密的“夾具系統”。

上一篇：運動防護面罩的液態硅膠包膠輕量化方案？
下一篇：多硬度液態硅膠共注包膠模具的創新結構設計？

針對不同基材！不銹鋼 / 塑膠液態硅膠包膠偏邊解決方案？

一、 塑膠基材包膠偏邊解決方案

主要原因：

解決方案：

二、 不銹鋼基材包膠偏邊解決方案

主要原因：

解決方案：

一、塑膠基材包膠偏邊解決方案

二、不銹鋼基材包膠偏邊解決方案
